INSTALACION DE UN INSERTABLE EN UN HOGAR EXISTENTE
- Si tiene un nicho ya existente, se debe ubicar el insertable sobre una base regular y nivelada de material sólido.
- Para la instalación de los conductos, normalmente es necesario picar la garganta de la chimenea. De esta forma los conductos se insertarán de la manera más directa y vertical posible lo que facilitará su limpieza posterior. Tambien se puede poner con una curva y contra curva de 45 grados para salir al tiraje.
- Si la fachada del calefactor no alcanza a cubrir por completo la boca de la chimenea, será necesario colocar una extensión metálica o de un material similar ignifugo.

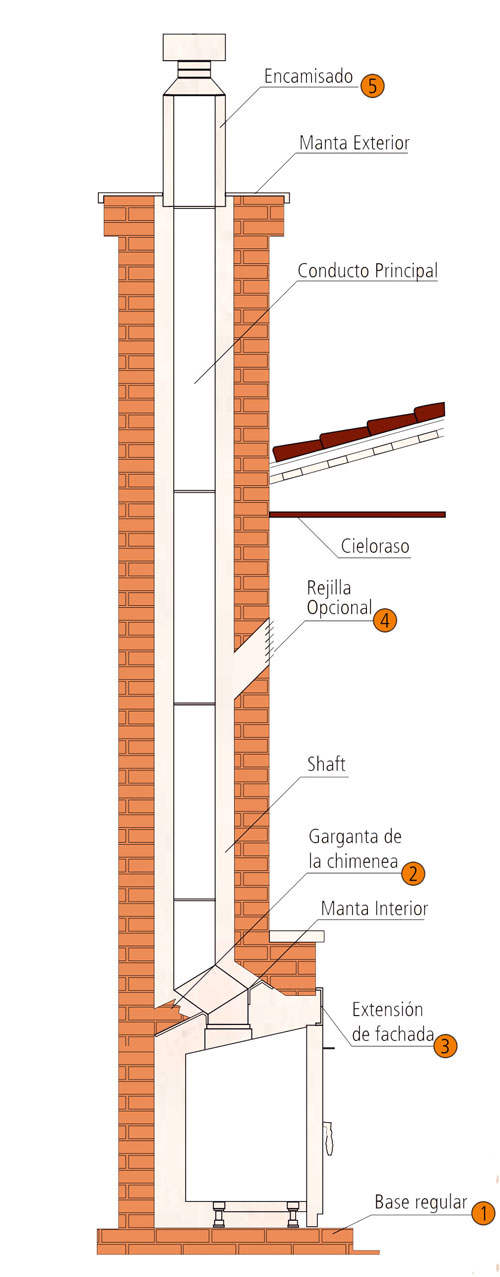

![](images/Insertables/insertable_techo_encamisado_1_350.jpg)
INSTALACION EN UN NICHO
- Exiten multiples opciones de utilización de su chimenea en nichos o en encuentros de muros. Para la correcta instalación de su insertable usted deberá construir un nicho en albañería u hormigón que albergue al cuerpo del calefactor de manera que cumpla con medidas
- En el caso en que los nichos no estén proyectados en material sólido puede material en seco como durlock o yeso lo importante en los dos cosas (tambien con materiales de albañeria ) envolver el hogar con lana de vidrio.
![](images/Insertables/insertable_techo_450.jpg)

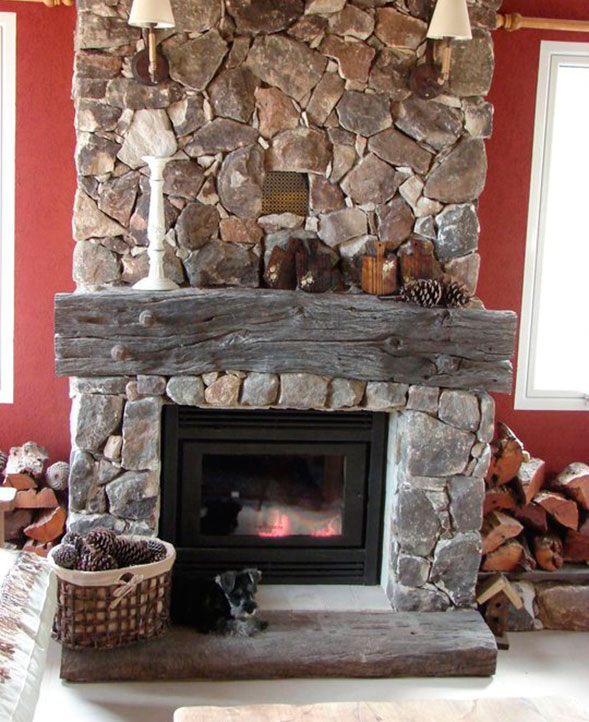

![](images/Insertables/tromen_hogar_1.jpg)

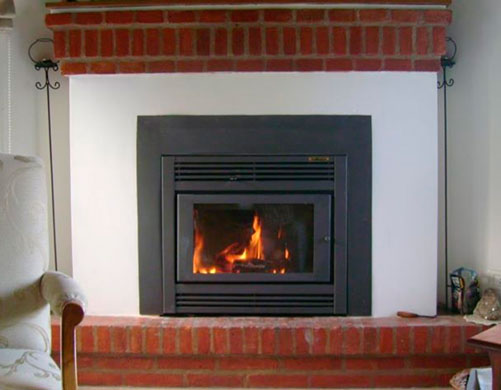

![](images/Insertables/tromen_hogar_2.jpg)

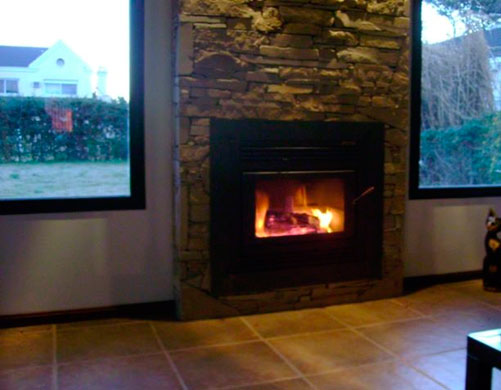

![](images/Insertables/tromen_hogar_3.jpg)

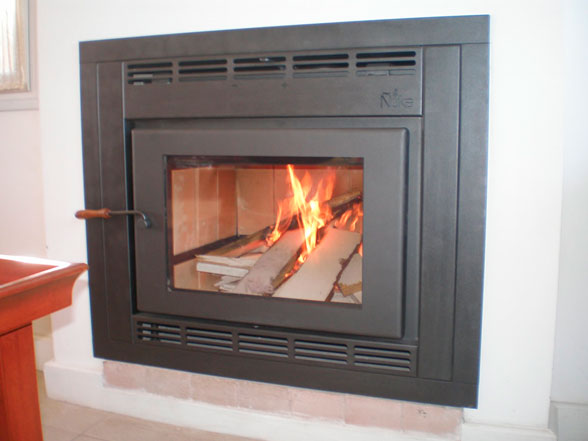

![](images/Insertables/nuke_condor_fachada.jpg)
![ñuke Condor](images/Nuke/condor1.jpg)
![ñuke Condor](images/Nuke/condor2.jpg)
![ñuke Condor](images/Nuke/condor3.jpg)
![ñuke Condor](images/Nuke/condor5.jpg)
![ñuke Condor](images/Nuke/condor9.jpg)
![](images/Nuke/nuke-doble-frente-1.jpg)
![](images/Insertables/insertable-efel-ip800.jpg)
![](images/Insertables/efel1000antesydespues.jpg)
![Hogar Efel Ie 800 Hogar Efel Ie 800](images/Efel/efel-ie-800-1.jpg)
![Hogar Efel Ie 800 Hogar Efel Ie 800](images/Efel/efel-ie-800-2.jpg)
![Hogar Efel Ie 800 Hogar Efel Ie 800](images/Efel/efel-ie-800-3.jpg)
![](images/Fiamma/2004-1.jpg)
![](images/Fiamma/2004-2.jpg)
![](images/Fiamma/2004-3.jpg)
![](images/Insertables/efel-ch-900-1.jpg)
![](images/Insertables/efel-ch-900-2.jpg)
INSTALACION SOBRE LOSA EN ALTURA
- La losa que contendrá a su chimenea debe ser construída en hormigón armado anclado a los muros laterales con un espesor mínimo de 10 cms.

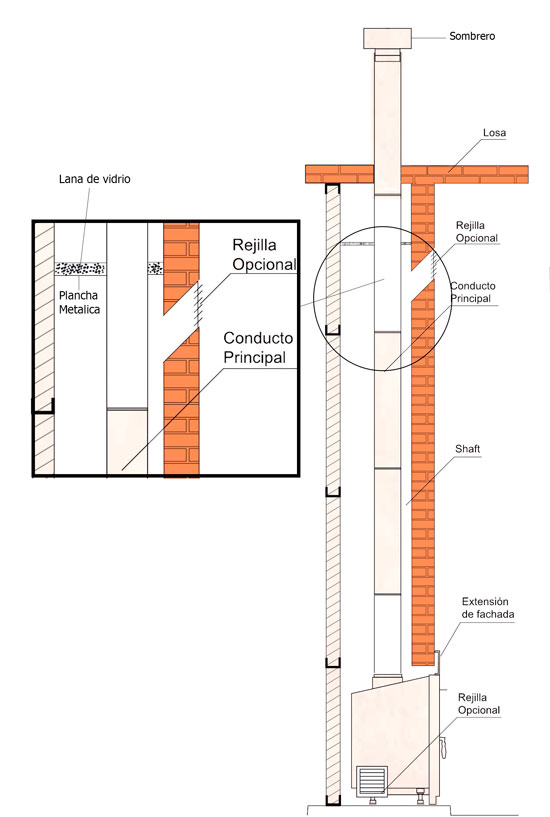

- Si usted desea puede considerar una entrada de aire al shaft por el depósito destinado a la leña y una salida de aire superior por medio de una rejilla.

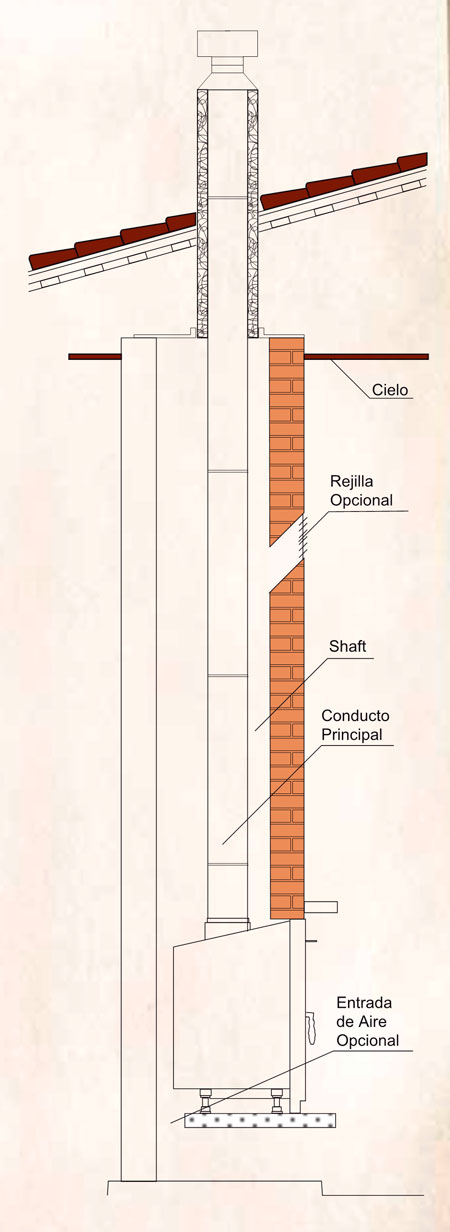

![](images/Insertables/insertable_techo_encamisado_450.jpg)

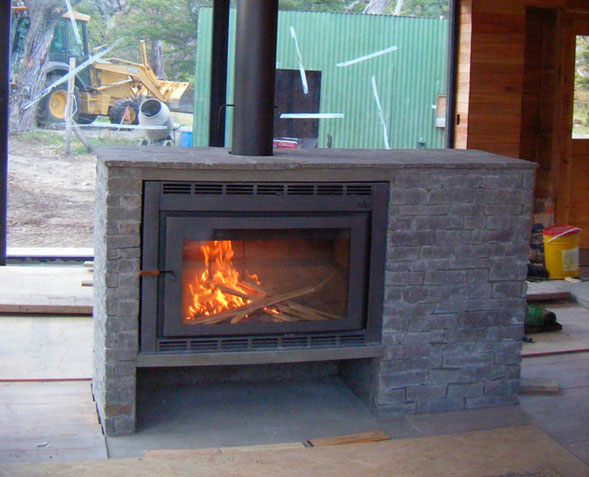

![](images/Insertables/nuke_lanin_1.jpg)
![]() |
![]() |
![]() |
![]() |
![]() |
![ñuke Cipres](images/Nuke/cipres3.jpg)
![ñuke Cipres](images/Nuke/cipres6.jpg)
![](images/Efel/efel-ie-700-1.jpg)
MONTAJE EN CHIMENEAS EXISTENTES

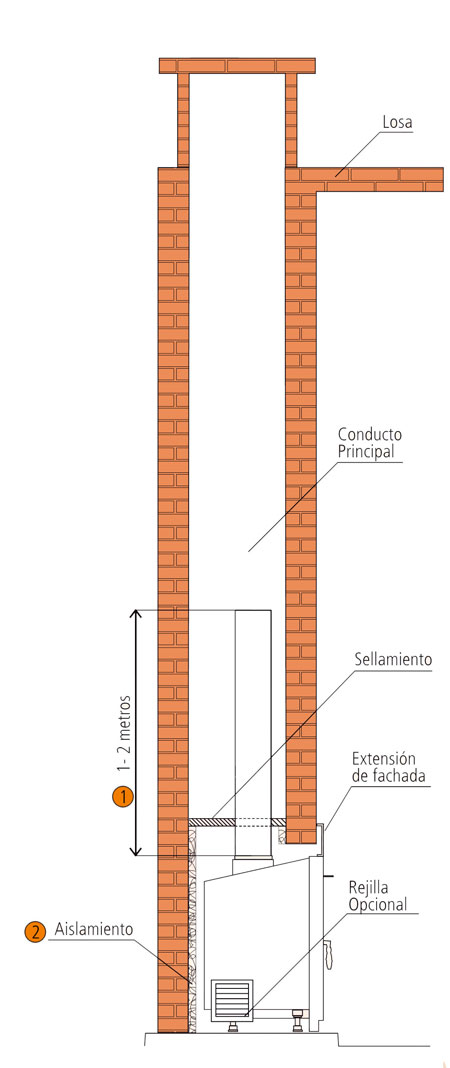

- Es aconsejable, cuando se aprovechen las chimeneas existentes, colocar uno o dos metros de tubo metálico por el interior de la misma, asegurando que la abertura que queda entre la chimenea de obra y los tubos esté sellada
- El aislamiento interior no debe tapar nunca el paso de aire en las rejillas de ventilación de la campana.
- La fibra aislante que se use en el interior debe estar preparada para altas temperaturas y no debe desprender olor al calentarse.
- En caso que se incendie la chimenea (puede llegar a prenderse la excesiva acumulación de creosota) cerrar todos las entradas de aire al aparato (primario y secundario), incluso cerrar las entradas de aire a la habitación donde esté instalado el aparato. Esto hará que las llamas se extingan por sí solas.
![](images/Insertables/insertable_techo_chimenea_450.jpg)

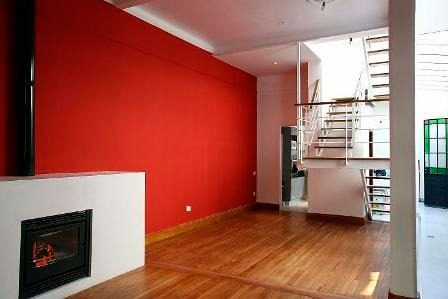

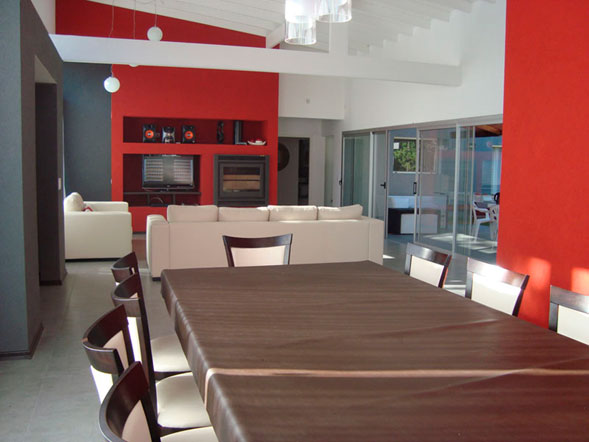

- Estos casos se dan con hogares pre existentes. Hoy en dia, se arma el equipo en el lugar y se lo reviste a gusto o estilo de la casa que puede ser con materiales de albanileria o sino construcción en seco como durlock, siempre bien revestido el hogar en lana de vidrio.

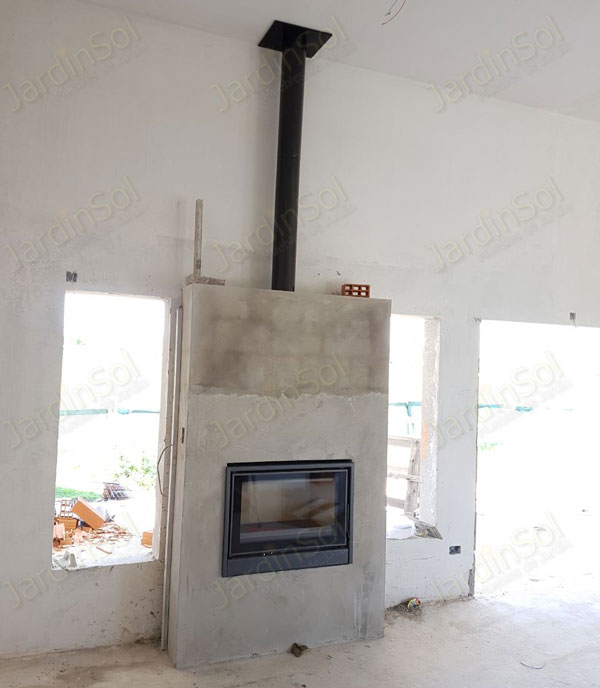

- En los casos de ahora se puede dejar el caño a la vista, de 6” o 8” segun el modelo del hogar, o se pueden hacer adaptaciones para que haya un doble caño de vista.
![](images/Insertables/tromen_hogar_durlock.jpg)
![](images/Insertables/ombu_tromen_durlock2.jpg)

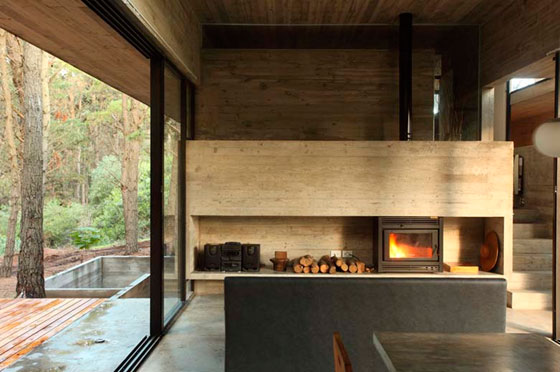

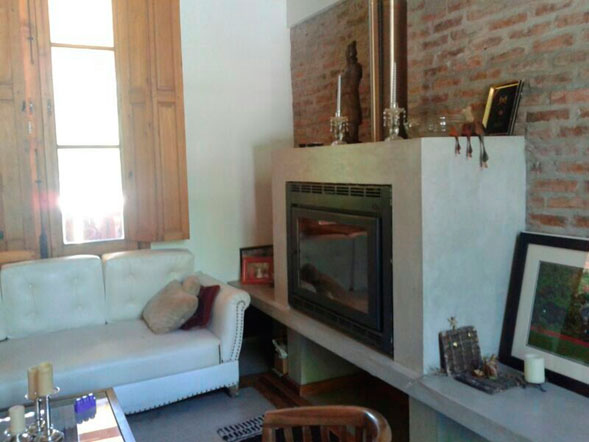

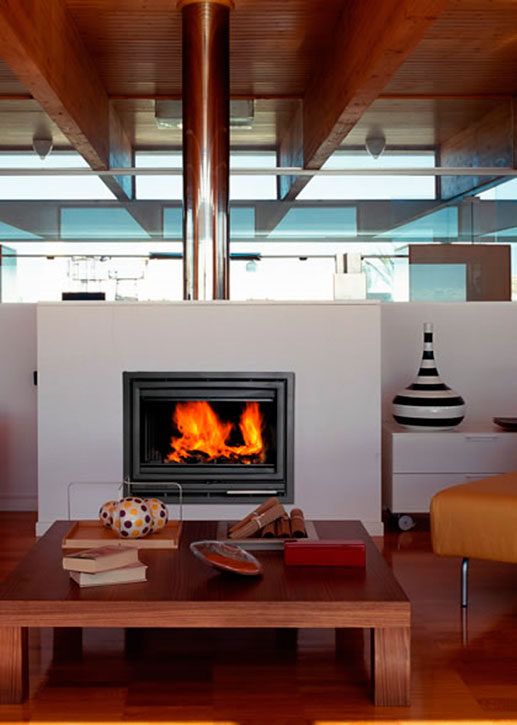

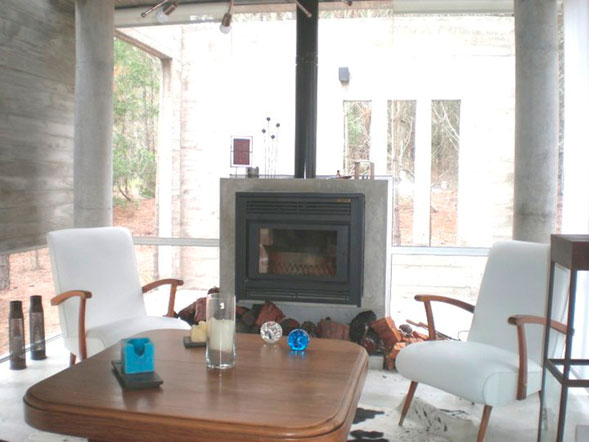

Hogares insertables con caño a la vista
![](images/Insertables/tromen_canio_vista.jpg)
![](images/Insertables/canio_vista_1.jpg)
![](images/Insertables/chimenea_bosca.jpg)

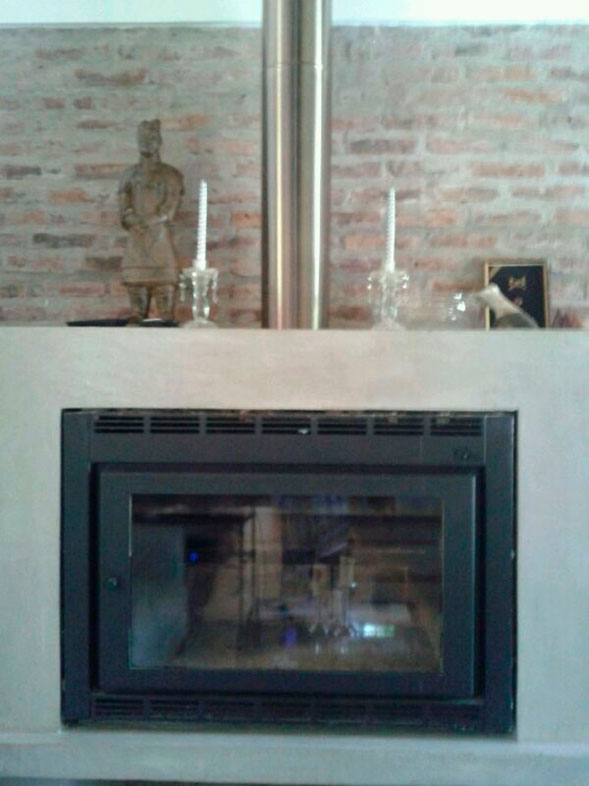

![](images/Insertables/canio_vista2.jpg)
![](images/Insertables/canio_vista3.jpg)
![ñuke Condor](images/Nuke/condor4.jpg)

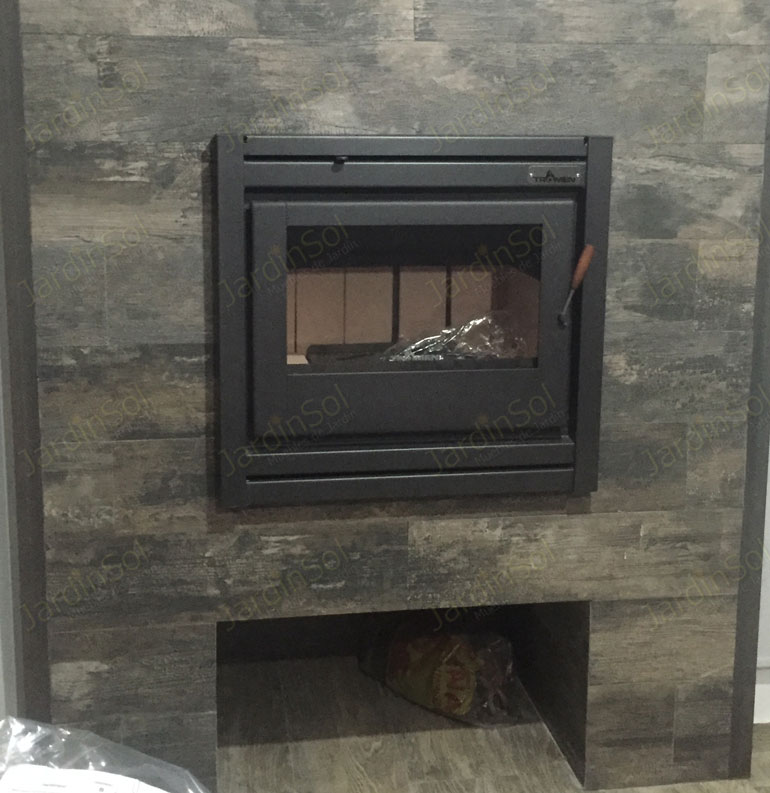

Mas imagenes de algunos hogares:
![Tromen hogar insertable Tromen hogar insertable](images/Insertables/tromen-hogar.jpg)

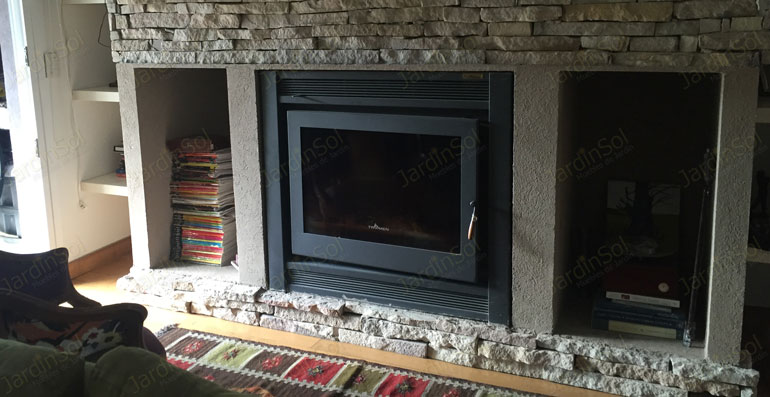

![Tromen ombu insertable Tromen ombu insertable](images/Insertables/tromen-ombu.jpg)

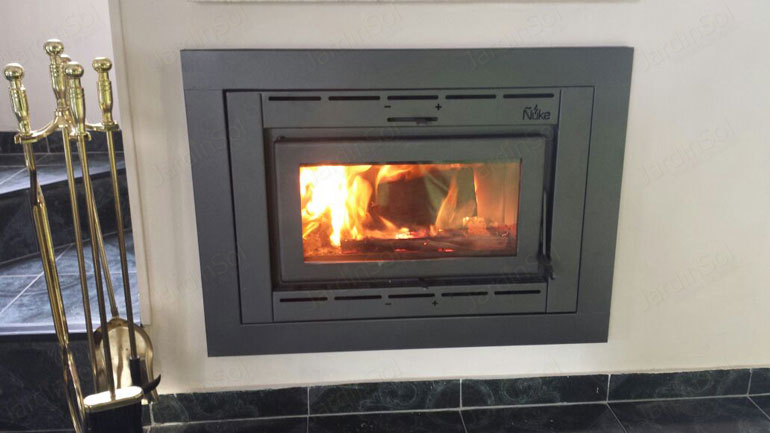

![Ñuke condor Ñuke condor](images/Insertables/nuke-condor-1.jpg)

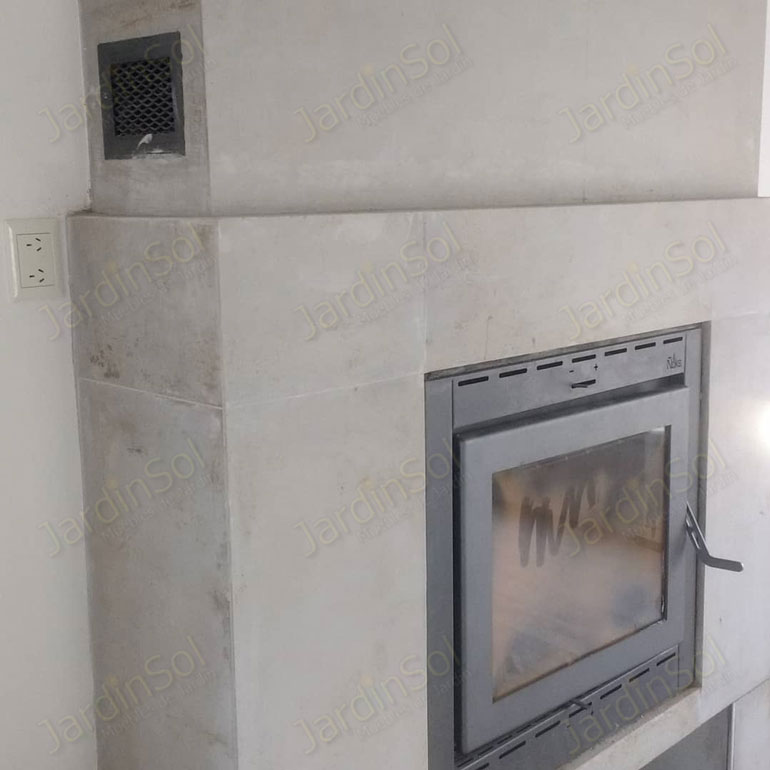

![Ñuke condor Ñuke condor](images/Insertables/nuke-condor-aire.jpg)

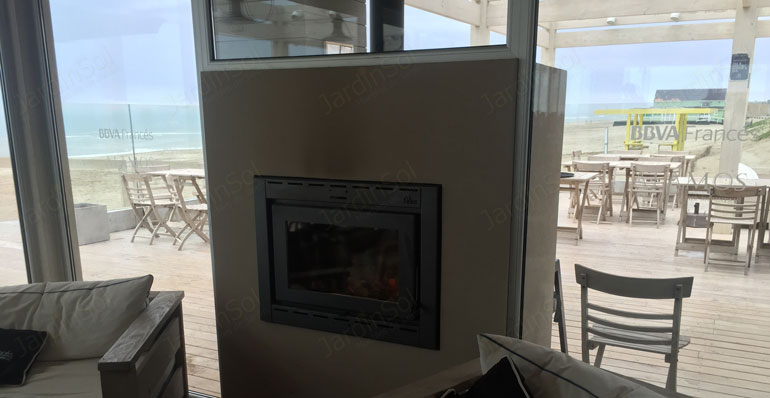

![Ñuke Roble 85 Ñuke Roble 85](images/Insertables/nuke-roble-85.jpg)

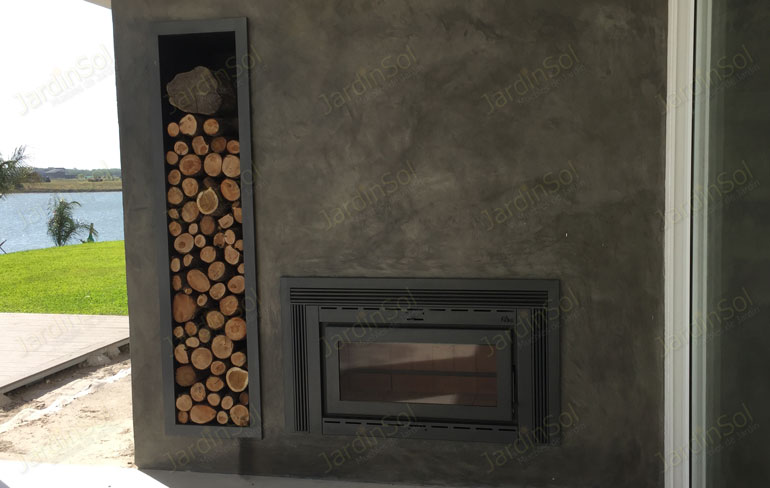

![Ñuke Lanin Ñuke Lanin](images/Insertables/nuke-lanin.jpg)

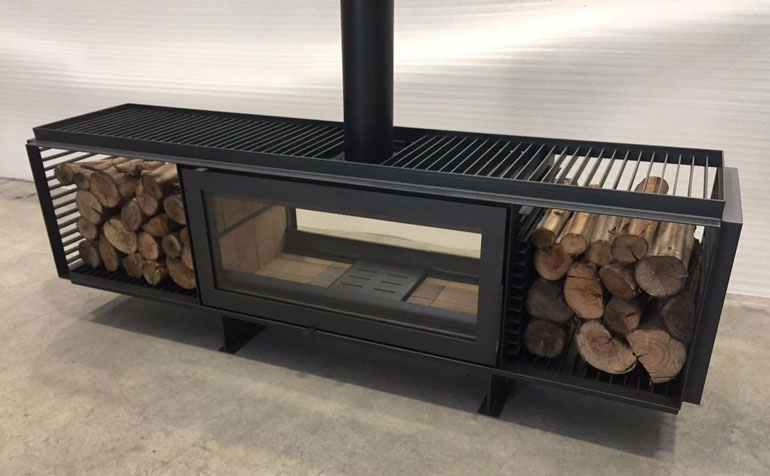

![Hogar Nat Hogar Nat](images/Insertables/hogar-nat.jpg)
![Hogar Nat Hogar Nat](images/Insertables/hogar-nat-2.jpg)

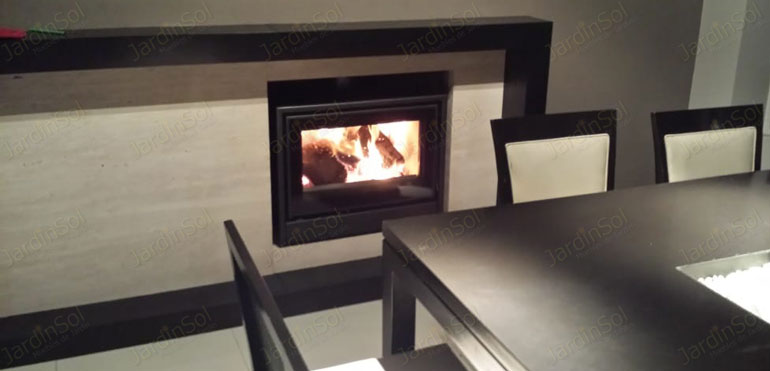

![Hogar Efel ie 70 Hogar Efel IE 70](images/Insertables/efel-ie-70.jpg)

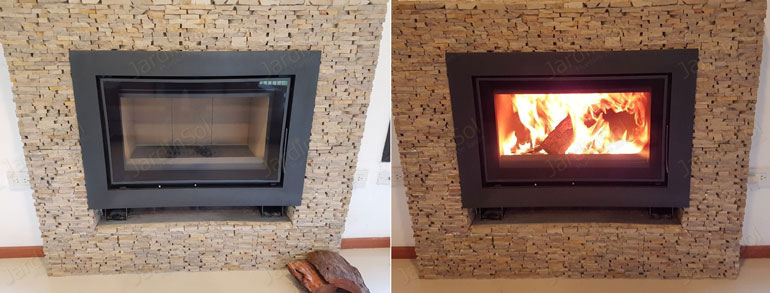

![Hogar Efel ip 70 Hogar Efel IP 70](images/Insertables/efel-ip-70.jpg)
![Hogar Efel ie 80 Hogar Efel IE 80](images/Insertables/efel-ie-80.jpg)

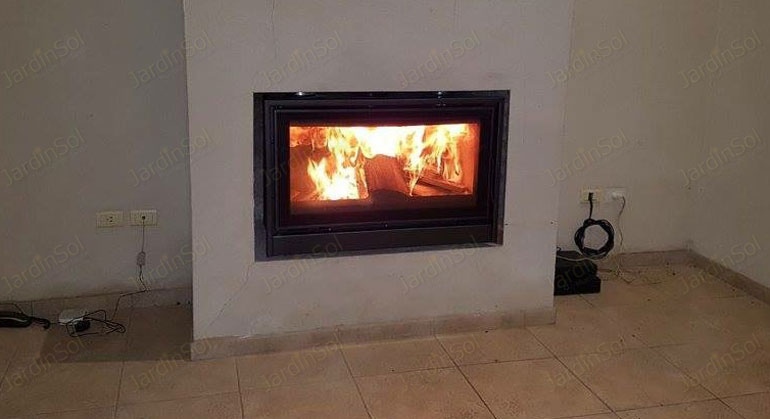

![Hogar Efel ie 100 Hogar Efel IE 100](images/Insertables/efel-ie-100.jpg)

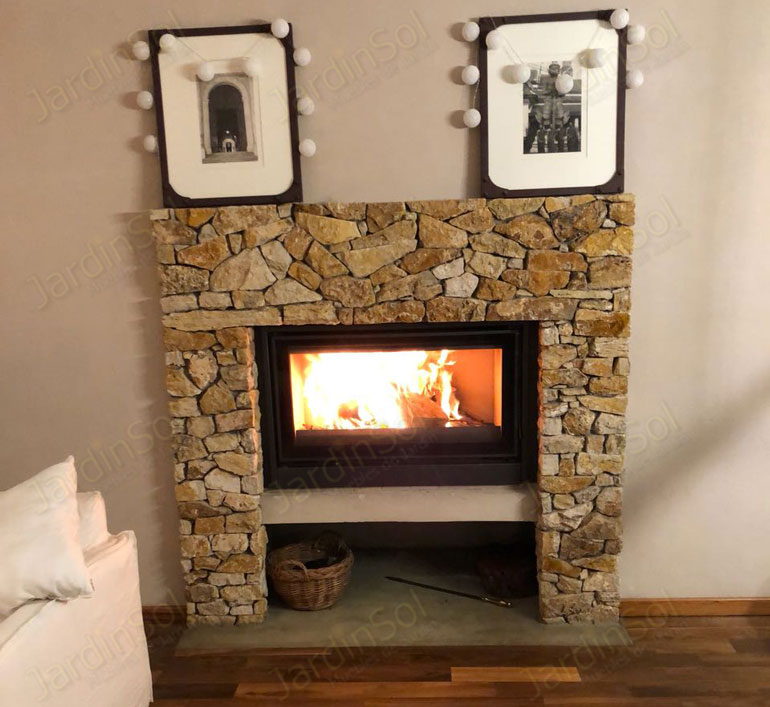

![Hogar Efel ie 100 Hogar Efel IE 100](images/Insertables/efel-ie-100-1.jpg)

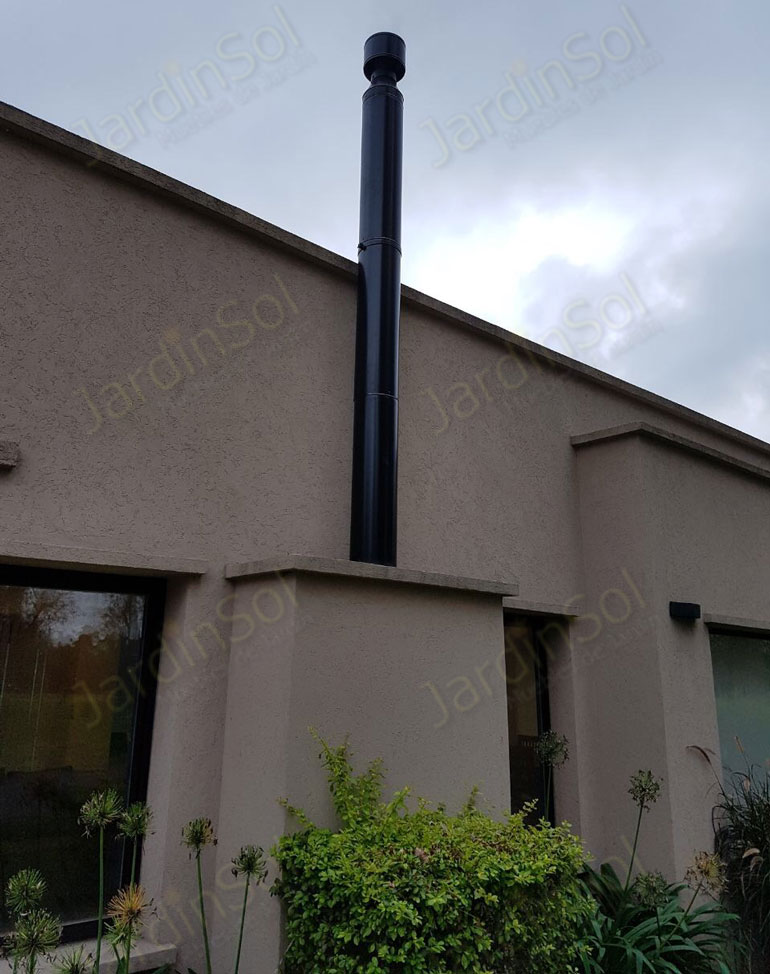

![Hogar Efel ie 100 Hogar Efel IE 100](images/Insertables/efel-ie-100-2.jpg)

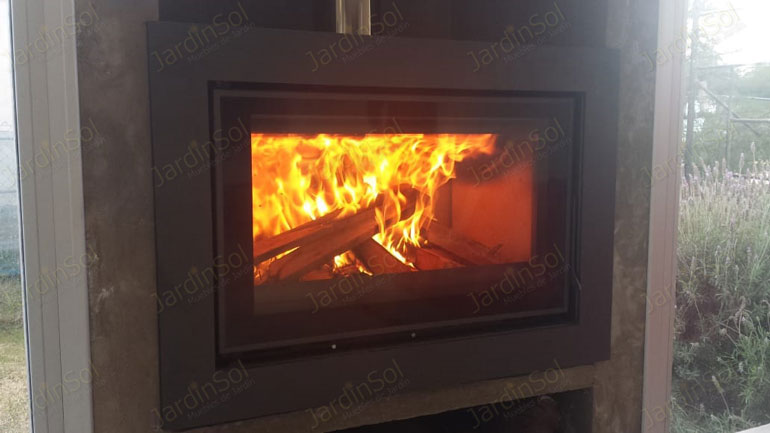

![Hogar Efel ip 100 Hogar Efel Ip 100](images/Insertables/efel-ip-100.jpg)
