Hogar Convector Nórdico Nº9


MAJE presenta la forma de usar la energía natural de la leña para calefaccionar su vivienda del modo más sano, simple y económico.

El compacto Modelo Convector Nº 9 es el resultado de la exigencia del mercado, la experiencia de una larga trayectoria de MAJE dedicada al estudio de la calefacción a leña y a la construcción de una variada línea de modelos en hierro fundido y bronce, con la calidad de siempre.

En este equipo se logra la verdadera eficacia del sistema convector, con máxima potencia calórica y rendimiento con el mínimo consumo de leña.

El nuevo Convector Nº 9 (similar al Nº 7), con mayor robustez en todas sus dimensiones, capacidad de carga y porlo tanto mayor superficie de irradiación de calor, mantiene la línea sobria y decorativa, con la innovación del control de aire secundario (doble combustión) y la puerta de Cristal Vitrocerámico.

Utiliza la cámara intercambiadora de calor (F) para recoger la gran masa de aire caliente irradiada por el pulmón e impulsada por 4 turbinas (E) a través de las 4 salidas verticales (A) y 2 frontales (B) a los distintos ambientes, obteniendo una agradable temperatura.

El arte del fuego
Su amplia puerta frontal con Cristal Vitrocerámico (750ºC) le permite disfrutar del fascinante espectáculo de los leños ardiendo.
Cada carga tiene una distinta y llamativa incandescencia.

Rápido encendido
Debido a los controles de aire primario (P) y secundarios (C-M-N), y a un adecuado tiraje, se logra un rápido encendido disminuyendo humo y olores.

Postcombustión
El sistema ecológico y de bajo consumo por su doble combustión se logra con entrada de aire primario (P) en la primera combustión y luego las partículas volátiles inquemadas, con el aporte de triple entrada de aire secundario (C-M-N) precalentados, se forma la doble combustión, disminuyendo el monóxido de carbono, el hollín y la ceniza en la salida de la chimenea logrando menor contaminación en la atmósfera, visualizando esto en la potencia de la llama.

Mejorando la combustión, aumenta el rendimiento y disminuye el consumo de leña.

Autonomía y potencia
Con una carga de leña (20 kg de quebracho) dura de 10 a 12 horas, según el control del aire.

Con la regulación de máxima combustión (C-M-N-P abiertos) en dos horas se logran temperaturas de más de 200ºC en la cámara convectora (F), según carga.

Las cuatro turbinas en funcionamiento máximo mantienen en la cámara (F) una temperatura de 140ºC, con una inyección de aire por turbina (E) de 240 m3 por hora, con las 4 turbinas tenemos un caudal de 960 m3 por hora, repartidos en 4 salidas (A).

Por el gran poder de rendimiento calórico en pocas horas logra una confortable temperatura en toda la casa, según croquis de distribución de calor, llegando al final de la línea (10/15 m) con 60 a 70ºC con una buena aislación de la misma.

Materiales: Hogar de hierro fundido de alta calidad, con piezas totalmente nervadas y aletadas, ensambladas entre sí y abulonadas, sin soldaduras (evita roturas por dilataciones bruscas), aumentando la resistencia del material a las altas temperaturas y oxidaciones, aportando mayor superficie de irradiación de calor.
Salida chimenea (D): caño de acero enlozado ø 5".
Turbinas (E): 4 de 0,14A, 240 m3/hora.
Cámara convectora (F): chapa de acero 2 mm nervada, soldada y abulonada al hogar.
Terminación: Pintura negra mate alta temperatura.

Hogar

Medidas:
Exterior: 91 x 91 x 56 cm de profundidad.
Cámara de combustión : 65 x 65 x 40 cm.
Puerta de carga: 43 x 42 cm
Peso: Aprox. 245 kg.

Doble combustión y puerta de Cristal Vitrocerámico.

A-
A-4 salidas verticales ø 4".
B- Salidas de aire frontal.
C- Aire secundario pulmón.
D- Salida tiraje ø 5".
E- Entrada aire frío por 2 turbinas de cada lado.
F- Cámara convectora.
I- 4 tornillos roscados para nivelar.
M- Aire secundario, barrido cristal más limpio.
N- Aire secundario frontal.
P- Aire primario.

C-M-N:
ABIERTO hacia afuera
CERRADO hacia adentro

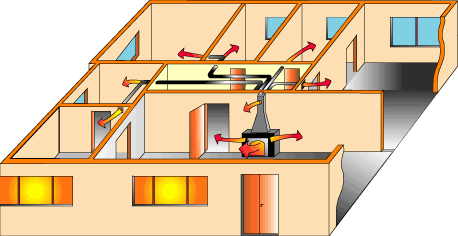

Distribución de calor a otros ambientes


Se recomienda tomar todos los recaudos necesarios para una buena aislación térmica en lugares con riesgo de combustión (cielorrasos-techos-tiranterías-revestimientos).

IMPORTANTE:
Para cargar la leña y limpiar la ceniza del hogar, deberán apagarse las turbinas para no contaminar el aire en los ambientes.


Se pueden hacer dos tipos de instalación para la distribución del aire caliente:

La más económica y rápida, es hacerlo con caños de zinc a la vista o pintados de acuerdo al color del ambiente. La otra, es por sobre el cielorraso con tuberías bien aisladas y un mínimo de curvas, evitando pérdidas de temperatura.

Se aconseja control de salida de aire en cada boca para poder cerrarlas en el ambiente que no se utilice o regular el caudal deseado.

Por cada línea se puede llevar calor a una habitación y un baño.

El rendimiento del equipo, el consumo de leña y la duración de la carga varían según el tipo de leña y la humedad de la misma.

La capacidad de calor en los ambientes varía según características y aislación térmica de la vivienda.
Mueble complemento con campana
Económico, decorativo y de fácil instalación.

De fácil instalación y terminación, no requiere mano de obra especializada.
Sin mampostería, utilizando mueble complemento con campana.

Se apoya el hogar convector a la pared más centrada del ambiente principal. Se conecta el caño de tiraje al exterior (mínimo 5 m) fijándolo con grampas (J), los caños de aire (A) a los distintos ambientes, comando (R) de turbinas (E) en un lugar accesible.

Luego el mueble con campana se coloca tapando el convector y los caños, amurándose a la pared con 4 tornillos abajo y 4 arriba, quedando listo para usar.

El mueble complemento, bien sellado a la pared, se puede usar como una segunda cámara para mandar calor a otros ambientes linderos (manguitos X) aprovechando el alto poder calórico del equipo.

Las piezas "K y L" se utilizan para cerrar el cubrechimenea con el cielorraso.

De esta forma y por todas las características del equipo, logramos que el 80 al 90 % de la energía térmica producida por la combustión sea distribuida a los distintos ambientes con un mayor aprovechamiento del calor residual.


Materiales:
Chapa de acero de 2 mm nervada, soldada y abulonada en distintas partes para su armado.
Pintura: Negro mate alta temperatura.

Para el encendido abrir la mariposa "P" y las perillas C-M-N, luego, después de unos minutos, una vez encendido se va regulando la mariposa hasta un mínimo de entrada de acuerdo a la combustión deseada, lo mismo con C-M-N.






Instalación eléctrica de turbinas



>
